Circuitos Logicos




Los circuitos de conmutación y temporización, o circuitos lógicos, forman la base de cualquier dispositivo en el que se tengan que seleccionar o combinar señales de manera controlada. Entre los campos de aplicación de estos tipos de circuitos pueden mencionarse la conmutación telefónica, las transmisiones por satélite y el funcionamiento de las computadoras digitales.
La lógica digital es un proceso racional para adoptar sencillas decisiones de 'verdadero' o 'falso' basadas en las reglas del álgebra de Boole. El estado verdadero se representado por un 1, y falso por un 0, y en los circuitos lógicos estos numerales aparecen como señales de dos tensiones diferentes. Los circuitos lógicos se utilizan para adoptar decisiones específicas de 'verdadero-falso' sobre la base de la presencia de múltiples señales 'verdadero-falso' en las entradas. Las señales se pueden generar por conmutadores mecánicos o por transductores de estado sólido. La señal de entrada, una vez aceptada y acondicionada (para eliminar las señales eléctricas indeseadas, o ruidos), es procesada por los circuitos lógicos digitales. Las diversas familias de dispositivos lógicos digitales, por lo general circuitos integrados, ejecutan una variedad de funciones lógicas a través de las llamadas puertas lógicas, como las puertas OR, AND y NOT y combinaciones de las mismas (como 'NOR', que incluye a OR y a NOT). Otra familia lógica muy utilizada es la lógica transistor-transistor. También se emplea la lógica de semiconductor complementario de óxido metálico, que ejecuta funciones similares a niveles de potencia muy bajos pero a velocidades de funcionamiento ligeramente inferiores. Existen también muchas otras variedades de circuitos lógicos, incluyendo la hoy obsoleta lógica reóstato-transistor y la lógica de acoplamiento por emisor, utilizada para sistemas de muy altas velocidades.




Los bloques elementales de un dispositivo lógico se denominan puertas lógicas digitales. Una puerta Y (AND) tiene dos o más entradas y una única salida. La salida de una puerta Y es verdadera sólo si todas las entradas son verdaderas. Una puerta O (OR) tiene dos o más entradas y una sola salida. La salida de una puerta O es verdadera si cualquiera de las entradas es verdadera, y es falsa si todas las entradas son falsas. Una puerta INVERSORA (INVERTER) tiene una única entrada y una única salida, y puede convertir una señal verdadera en falsa, efectuando de esta manera la función negación (NOT). A partir de las puertas elementales pueden construirse circuitos lógicos más complicados, entre los que pueden mencionarse los circuitos biestables (también llamados flip-flops, que son interruptores binarios), contadores, comparadores, sumadores y combinaciones más complejas.

En general, para ejecutar una determinada función es necesario conectar grandes cantidades de elementos lógicos en circuitos complejos. En algunos casos se utilizan microprocesadores para efectuar muchas de las funciones de conmutación y temporización de los elementos lógicos individuales. Los procesadores están específicamente programados con instrucciones individuales para ejecutar una determinada tarea o tareas. Una de las ventajas de los microprocesadores es que permiten realizar diferentes funciones lógicas, dependiendo de las instrucciones de programación almacenadas. La desventaja de los microprocesadores es que normalmente funcionan de manera secuencial, lo que podría resultar demasiado lento para algunas aplicaciones. En tales casos se emplean circuitos lógicos especialmente diseñados
Los circuitos cuyos componentes realizan operaciones análogas a las que indican los operadores lógicos se llaman "circuitos lógicos" o "circuitos digitales".
Los operadores lógicos básicos son "Y", "O" y "N", los cuales se representan respectivamente con los símbolos: ^, V y ~ . Por eso, los componentes que realizan operaciones análogas se llaman "componentes básicos". Los componentes que resultan de la combinación de dos o más componentes básicos se llaman "componentes combinados"
Todos los componentes arrojan una señal de salida, pero pueden recibir una o dos señales de entrada. En general, se los llama "compuertas" (en inglés, gates). Las compuertas se construyen con resistores, transistores, diodos, etc., conectados de manera que se obtengan ciertas salidas cuando las entradas adoptan determinados valores. Los circuitos integrados actuales tienen miles de compuertas lógicas.

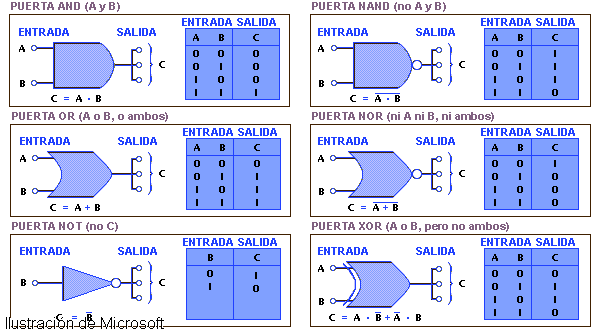

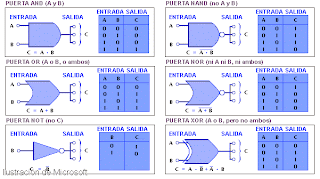

En el cuadro siguiente se presenta la lista completa de los componentes de los circuitos lógicos. (En letras negritas están los nombres en castellano y en letras normales los nombres en inglés.)








De la asociación de componentes resultan elementos más complejos que ya no se llaman "componentes" sino, por ejemplo: "sumadores" (adders); "decodificadores" (decoders); "multiplexores" (multiplexers); "memorias" (memories); "microprocesadores" (microprocessors). Para representar un circuito lógico se pueden emplear símbolos para componentes (básicos y combinados) y elementos complejos, pero siempre esa representación se puede reducir a otra que sólo incluya los componentes básicos.
